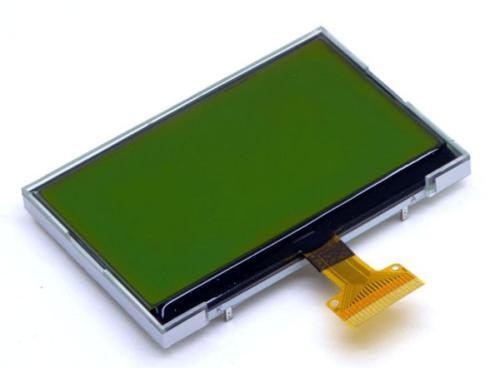

LCD12864是液晶显示器，一般是指单独的屏幕；液晶?？榧虻サ闼稻褪?a href='http://www.tjjxgcjs.cn' target='_blank'>LCD屏+LED背光板+PCB板+铁框。?？橹饕治梁捅彻獾谱榧Ａ讲糠直蛔樽霸谝黄?，但工作的时候是相互独立的(即电路不相关)。液晶显示的原理是背光灯组件发出均匀的面光，光通过液晶屏传到我们的眼睛里。屏的作用就是按像素对这些光进行处理，以显示图像。



LCD12864带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示?？?；其显示分辨率为128×64,内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该?？榱榛畹慕涌诜绞胶图虻?、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉字.也可完成图形显示.低电压低功耗是其又一显著特点。由该?？楣钩傻囊壕允痉桨赣胪嘈偷耐夹蔚阏笠壕允灸？橄啾?，不论硬件电路结构或显示程序都要简洁得多，且该?？榈募鄹褚猜缘陀谙嗤阏蟮耐夹我壕？?。



基本参数



（1）低电源电压（VDD:+3.0--+5.5V）



（2）显示分辨率:128×64点



（3）内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)



（4）内置128个16×8点阵字符



（5）2MHZ时钟频率



（6）显示方式：STN、半透、正显



（7）驱动方式：1/32DUTY，1/5BIAS



（8）视角方向：6点



（9）背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10



（10）通讯方式：串行、并口可选



（11）内置DC-DC转换电路，无需外加负压



（12）无需片选信号，简化软件设计



（13）工作温度:0℃-+55℃,存储温度:-20℃-+60℃
